Минимальный расход воздуха 700 м3/ч
Мощность нагрева 5 кВт
Подключение 400/50/2
Размер 1200x550x300 мм
Вес 42 кгг
Функциональные особенности
Описание
Приточная установка Fresh Air специально разработана для работы в помещениях небольших объемов. Установка изготавливается в компактном звуко-, теплоизолированном корпусе из оцинкованной стали. Толщина изоляции 30 мм. Монтируется установка в подсобном помещении, межпотолочном пространстве, за фальш-стенами.
Конструкция
Установка состоит из 2-х секций.
В первой секции находится:
Вентилятор, оборудованный высокоэффективной крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором. Уплотненные шариковые подшипники двигателя не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами, перезапуск осуществляется вручную.
Блок нагревательных элементов из нержавеющей стали имеет одно- или двухступенчатую защиту от перегрева. Первая ступень настроена на 50°С и перезапускается автоматически, вторая настроена на 100°С и перезапускается вручную.
Блок автоматики.
Вторая секция оснащена 2-х ступенчатой фильтрацией: EU3 и EU5. Данная секция имеет панель на петлях, что существенно облегчает обслуживание установки.
Отличительные особенности
Двухступенчатая защита электронагревателя
Встроенная система автоматики
Самодиагностика ошибок
Функция аварийного отключения при загрязнении фильтров.
Программируемый пульт с ЖК дисплеем в комплекте
Программирование режима работы установки в диапазоне недели
Специальная сервисная дверь на петлях для обслуживания фильтров
Установки имеют степень защиты IP44
С помощью пульта управления регулируется температура приточного воздуха и скорость работы вентилятора
Монтаж
Приточная установка Fresh Air поставляется готовая к подключению. Установка может монтироваться в любом положении как горизонтально, так и вертикально. При монтаже необходимо обеспечить доступ для сервисного обслуживания вентилятора и замены фильтров.
Не допускается:
использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.
Уход
Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.
Перед очисткой вентилятора необходимо убедиться, что:
Прекращена подача напряжения;
Выключатель заблокирован;
Крыльчатка вентилятора полностью остановилась;
Нагреватель, двигатель и крыльчатка вентилятора полностью остыли.
При очистке крыльчатки:
отсоедините вентилятор от агрегата;
тщательно осмотрите крыльчатку. У крыльчатки, покрытой пылью или др. материалами, может нарушиться балансировка, что вызывает вибрацию и ускоряет износ подшипников двигателя;
чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки;
нельзя применять очистители, абразивы, агрессивные химические вещества и моющие средства, вызывающие коррозию;
нельзя применять острые предметы и устройства, работающие под высоким давлением;
нельзя погружать крыльчатку в воду или другую жидкость;
убедитесь, что крыльчатка не прикасается к корпусу;
подшипники в случае повреждения подлежат замене.
Проверка надежности электрических соединений производится не реже 1 раза в год.

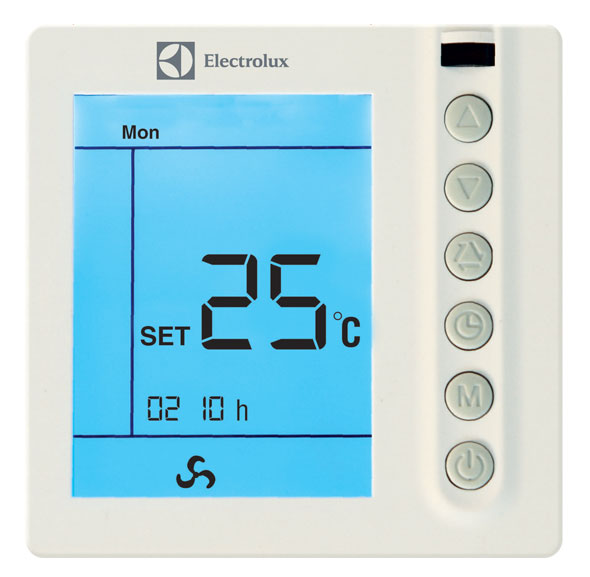

Приточная установка комплектуется специально разработанными системами автоматики и контроля. С помощью современного высококонтрастного пульта управления с жидкокристаллическим дисплеем (поставляется в комплекте) пользователь может задавать необходимую температуру и выбирать скорость вращения вентилятора. Пульт управления дает возможность программировать режим работы установки в интервале недели. Система автоматики проводит самодиагностику ошибок работы и имеет функцию аварийного отключения при загрязнении фильтров.
Приточная установка рассчитана специально для работы в странах с холодной зимой, поэтому при любой температуре наружного воздуха встроенный электронагреватель будет подавать свежий, очищенный и подогретый воздух.
