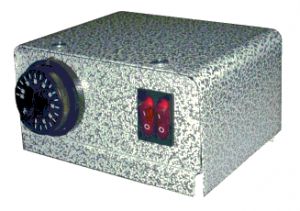

Пульт управления электронагревателем ПУЭ предназначен
для управления работой электрических устройств, где требуется
автоматическое поддерживание установленного значения температуры
теплоносителя в диапазоне 0-85°С. В частности ПУЭ может использоваться
для управления температурой теплоносителя в котлах при использовании
электронагревательного элемента типа ТЭНБ мощностью до 6 кВт.
Устройство изделия
ПУЭ состоит из корпуса,
на котором смонтированы колодка зажимов KZ1, зажим заземления ZZ1, реле
магнитное RM1, выключатель двухклавишный VA1, терморегулятор TR1.
Терморегулятор разрывает цепь питания магнитного реле при нагревании
теплоносителя до заданной температуры; при снижении температуры на 2-9 С
терморегулятор замыкает цепь.
Комплект поставки
- Пульт управления 1 шт.
- Руководство по эксплуатации 1 шт.
|
 |
