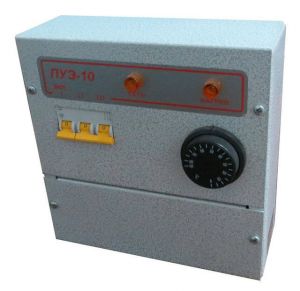

Пульт управления электронагревателем ПУЭ предназначен
для управления работой электрических устройств, где требуется
автоматическое поддерживание установленного значения температуры
теплоносителя в диапазоне 0-85°С. В частности ПУЭ может использоваться
для управления температурой теплоносителя в котлах при использовании
электронагревательного элемента типа ТЭНБ мощностью до 10 кВт.
ПУЭ-10 снабжен регулятором температуры теплоносителя, автоматически
отключает нагревательные элементы при достижении заданной температуры и
вновь включает их при снижении температуры на 2- 9°С от заданной.
Устройство изделия
ПУЭ состоит из корпуса,
на котором смонтированы колодка зажимов KZ1, зажим заземления ZZ1, реле
магнитное RM1, RM2, RM3, выключатель автоматический VA1, лампы
сигнальные LS1, LS2, терморегулятор TR1. Терморегулятор разрывает цепь
питания магнитных реле при нагревании теплоносителя до заданной
температуры ; при снижении температуры на 2-9 С терморегулятор замыкает
цепь, нагрев прекращается . В ПУЭ предусмотрено подключение внешнего
канала управления . При его отсутствии клеммы «внешний канал» на
клеммной колодке замкнуты накоротко.
Комплект поставки
- Пульт управления 1 шт.
- Руководство по эксплуатации 1 шт.
|
 |
